Extracción total - A7557-1

FUTURA PUSH - USA

Extracción total - A7557

Guía de extracción total con enganche del cajón mediante clip

  • Capacidad de carga: 100 lbs estática/75 lbs dinámica
  • Clip con regulación de la altura, lateral y frontal
  • Extracción total
Movimiento fluido, silencioso y progresivo

Está disponible en tres versiones: con cierre tradicional Self-closing, con apertura Push en muebles sin tiradores y con cierre amortiguado Smove.

Extracción total - A7557-2

Push: el nuevo sistema integrado en la guía que permite la abertura de cajones sin tiradores. es suficiente una ligera presión del frontal para abrir el cajón.



  • Para muebles tanto con marco como sin marco.
  • Características del producto: ANSI - Nivel 1
  • Capacidad de carga: 100 lbs estática/75 lbs dinámica.
  • Dispositivo de abertura con Push.
  • Los clips regulables permiten insertar y extraer facilmente el cajón.
  • El cajón queda bloqueado cuando está cerrado.
  • Acabado: zincado plateado.
  • Para material cajón de 12 mm (1/2”) hasta 16 mm (5/8”).
  • Opcional: Sincronizador para Futura Push
  • El sistema de sincronización para guías Futura Push ha sido desarrollado para garantizar que los cajones de cualquier ancho puedan abrirse con el mínimo esfuerzo.
    El sistema une las dos guías que luego se convierten en un solo elemento; aplicando presión en cualquier parte del frente del cajón (incluso en los extremos), es suficiente para los dispositivos Push liberar y, en consecuencia, abrirse el cajón.
A7557/229 CP6

Guía de extracción total con enganche del cajón mediante clip.

Longitud cajón (LC): 229 mm (9")

Longitud guía (LN): 263 mm

Profundidad interna mínima mueble (adaptador plástico): 266 mm (10-3/4'')

A7557/305 CP6

Guía de extracción total con enganche del cajón mediante clip.

Longitud cajón (LC): 305 mm (12")

Longitud guía (LN): 315 mm

Profundidad interna mínima mueble (adaptador metálico): 326 mm (12-13/16'')

Profundidad interna mínima mueble (adaptador plástico): 330 mm (13'')

A7557/381 CP6

Guía de extracción total con enganche del cajón mediante clip.

Longitud cajón (LC): 381 mm (15")

Longitud guía (LN): 391 mm

Profundidad interna mínima mueble (adaptador metálico): 403 mm (15-7/8'')

Profundidad interna mínima mueble (adaptador plástico): 407 mm (16'')

A7557/457 CP6

Guía de extracción total con enganche del cajón mediante clip.

Longitud cajón (LC): 457 mm (18")

Longitud guía (LN): 467 mm

Profundidad interna mínima mueble (adaptador metálico): 479 mm (18-7/8'')

Profundidad interna mínima mueble (adaptador plástico): 483 mm (19'')

A7557/533 CP6

Guía de extracción total con enganche del cajón mediante clip.

Longitud cajón (LC): 533 mm (21")

Longitud guía (LN): 543 mm

Profundidad interna mínima mueble (adaptador metálico): 555 mm (21-7/8'')

Profundidad interna mínima mueble (adaptador plástico): 559 mm (22-3/4'')

A710.610
Height adjustable clip

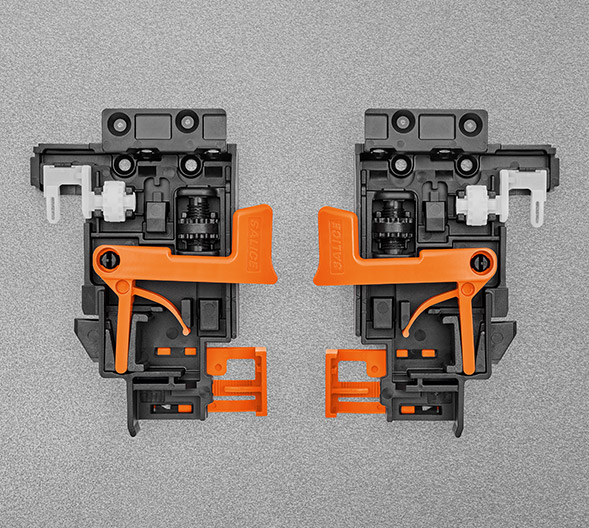

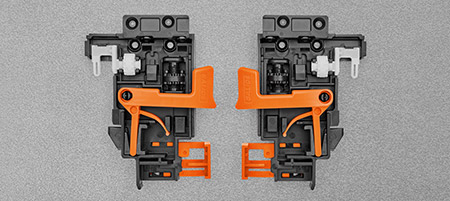

A750.010
6-way adjustable clip
A720.610
Clip cajón estrecho
APKFGT51150

Futura Push synchronizer

Developed to ensure that drawers of any width can be opened with minimum effort. Applying pressure on any part of the drawer front (even at the extremities) is sufficient for the drawer to open

A199800755009
Template for drawer drilling and 1-way adjustable clip fixing
A199800755010
Template for drawer drilling and 6-way adjustable clip fixing
A6869400000202

Estabilizador para cajones

De montar tanto en el lado derecho como en el lado izquierdo del cajón.
La regulación por excéntrica permite un perfecto apoyo de las ruedas al lateral del mueble.
Mejora la estabilidad general del cajón.

ASO755AJYD

Adaptador de conectar

Característica de auto-alineación lateral
Dos piezas sintéticas, color natural
Simétrico
Casquillos ø 8 (5/16”) no desmontables

ASO755AJND

Adaptador de atornillar

Característica de auto-alineación lateral
Dos piezas sintéticas, color natural
Simétrico

ASO755NAND9

Adaptador de atornillar para guía 9”

Pieza única sintética color natural
Característica de auto-alineación lateral
Simétrico
Utilizar por lo menos dos tornillos de fijación

AGSKXC5

Adaptador estándar de acero

Característica de auto-alineación lateral
Pieza única de acero estampado, zincado
Simétrico
Utilizar por lo menos dos tornillos de fijación

AGSKXR5

Adaptador estrecho de acero

Característica de auto-alineación lateral
Pieza única de acero estampado, zincado
Simétrico
Utilizar por lo menos dos tornillos de fijació

ASPACERFUT

Distanciador lateral

Distanciador para guías Futura para cajones internos

VU73X154

Tornillo para madera

# 6 x 16 mm (5/8”)

V136X114

Tornillo Euro

# 6 x 11 mm (7/16")

V136X154

Tornillo Euro

# 6 x 14,5 mm (9/16")

Destornillador Pozidrive D2A7XCXCP
Destornillador
