Bisagra revolucionaria e innovadora
Air se caracteriza por sus formas compactas y reducidas, al servicio de la perfecta funcionalidad del mueble.

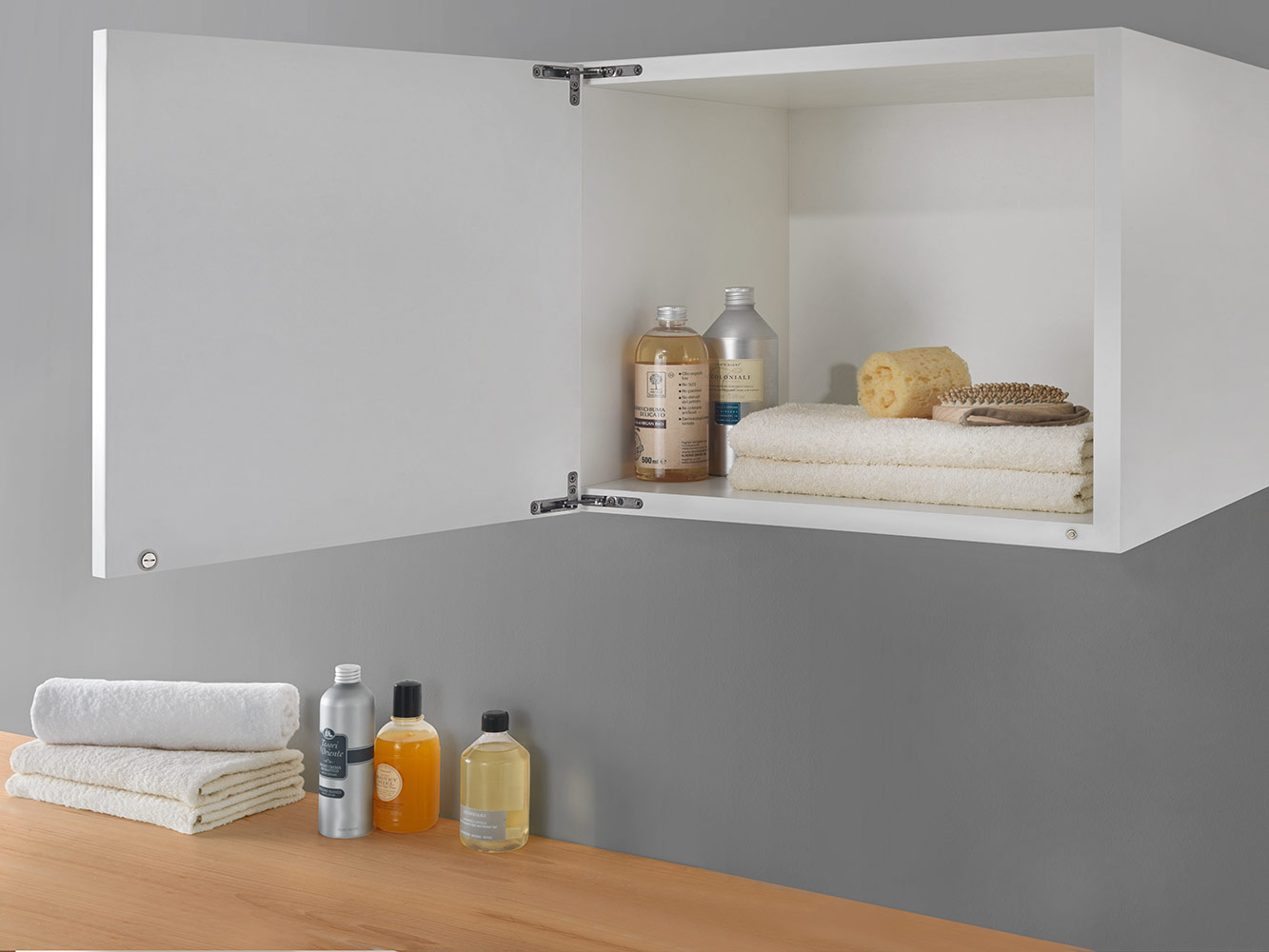

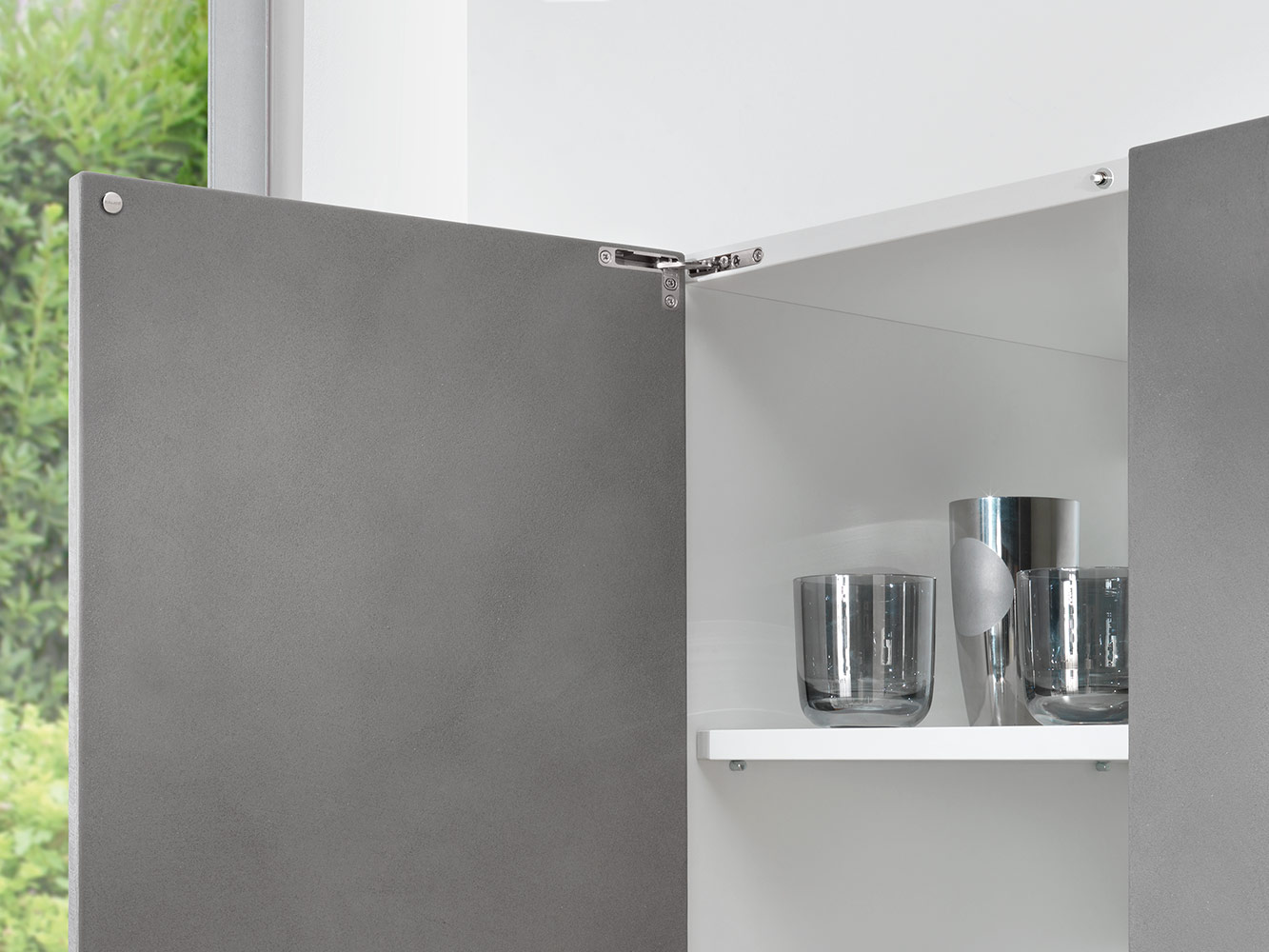

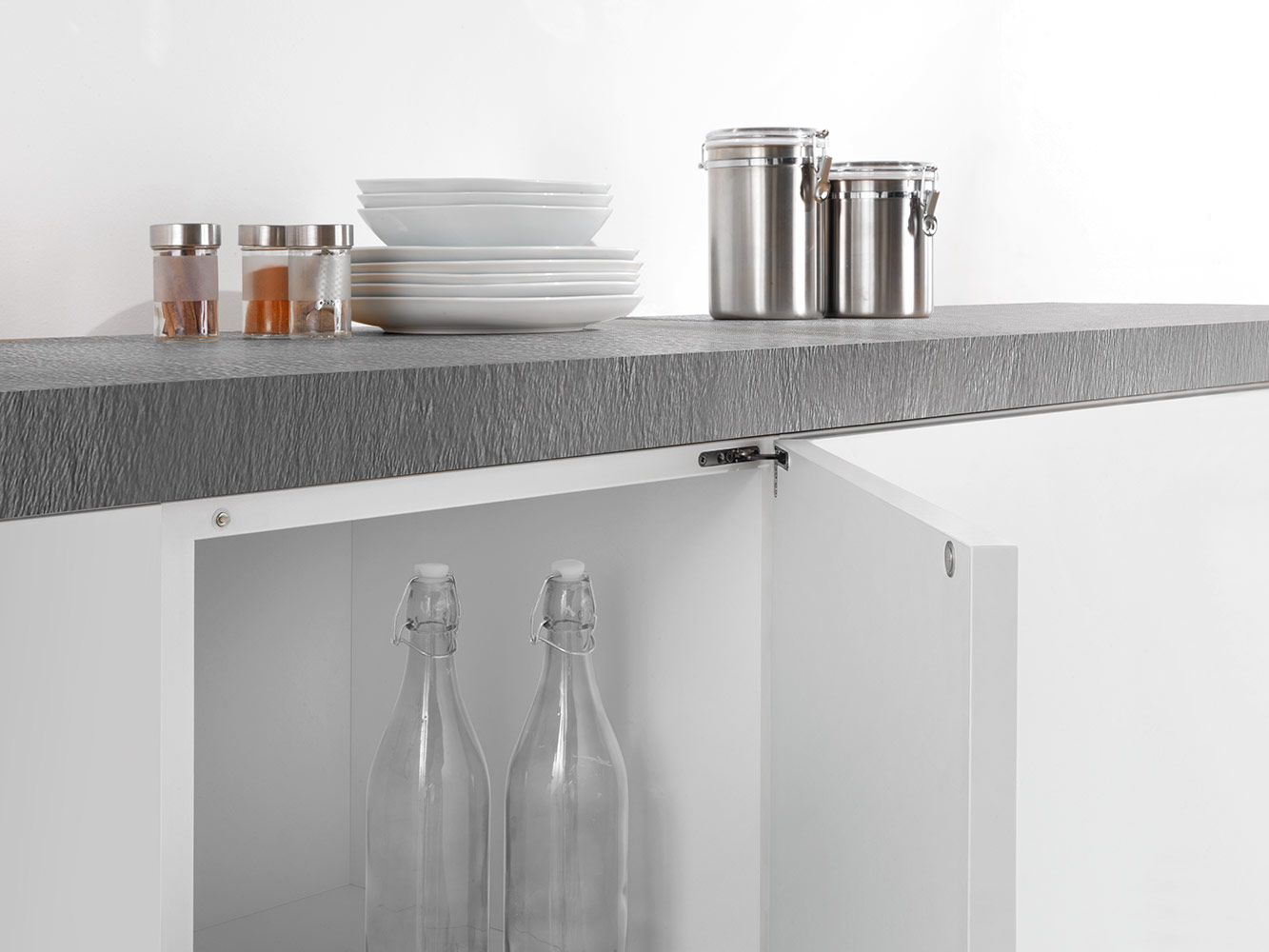

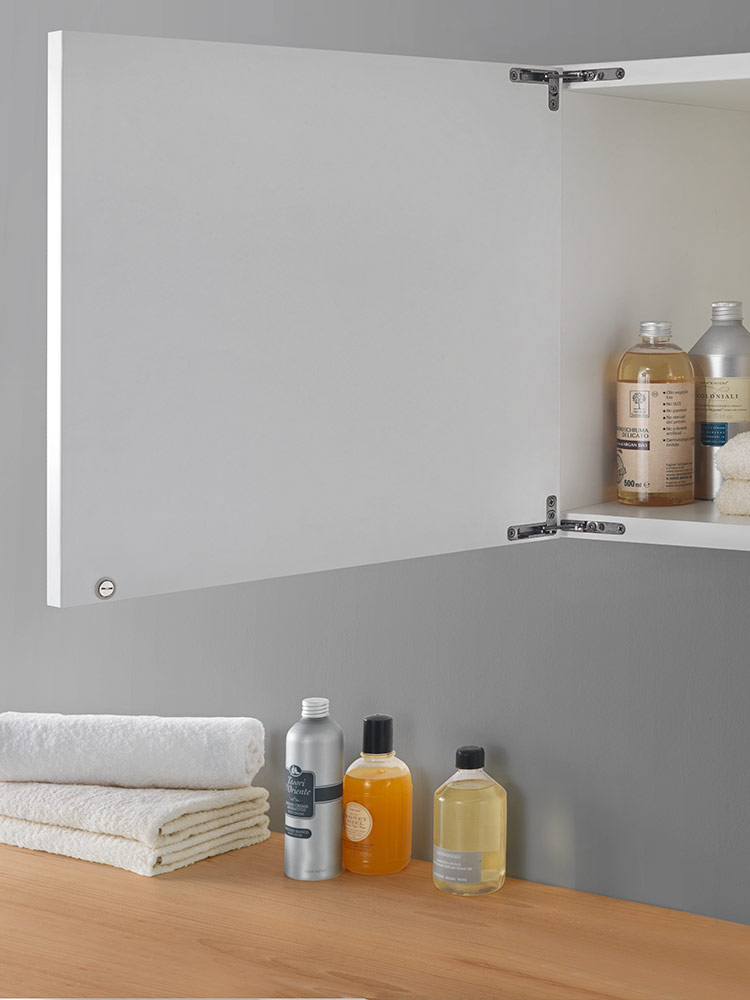

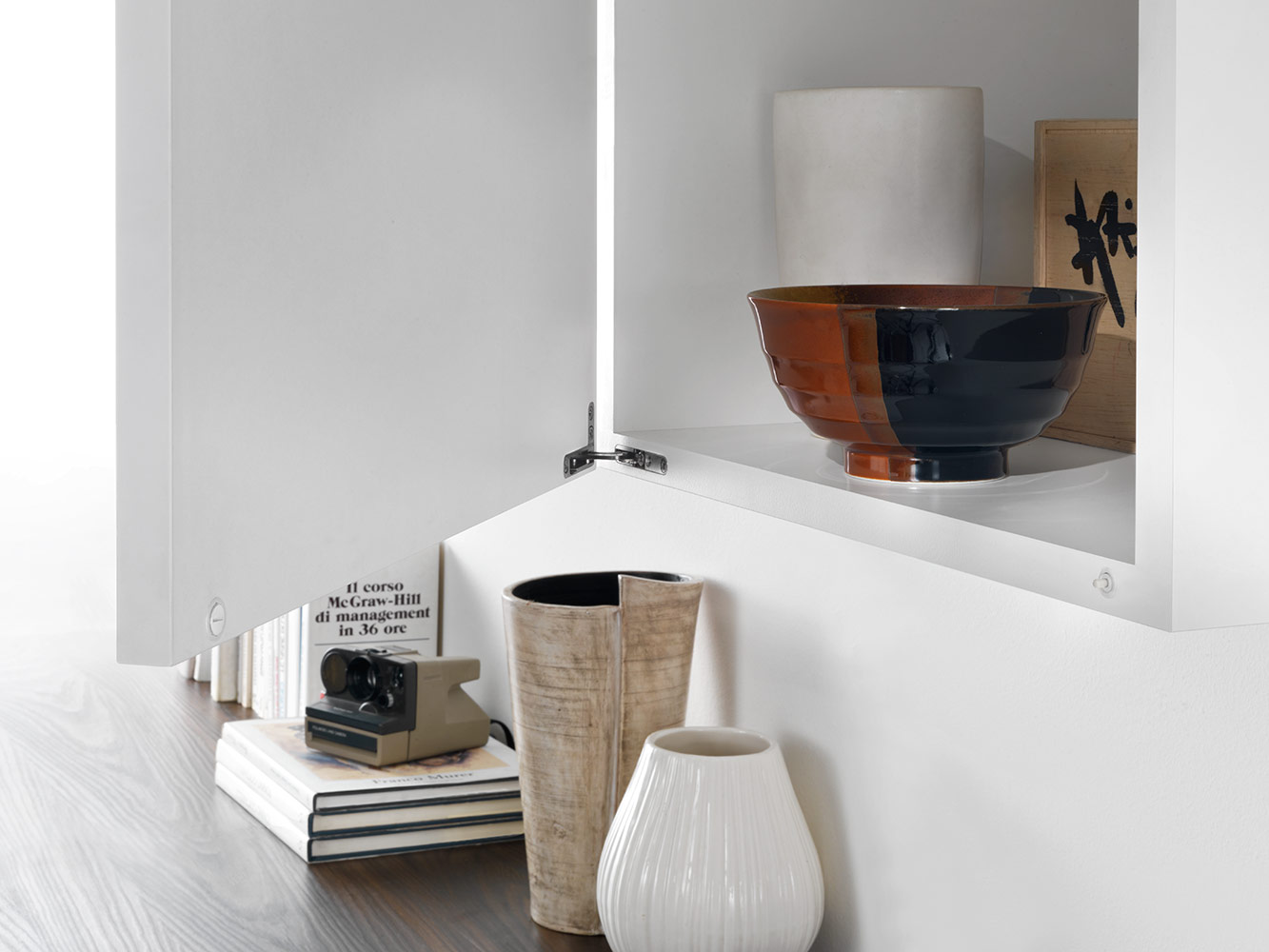

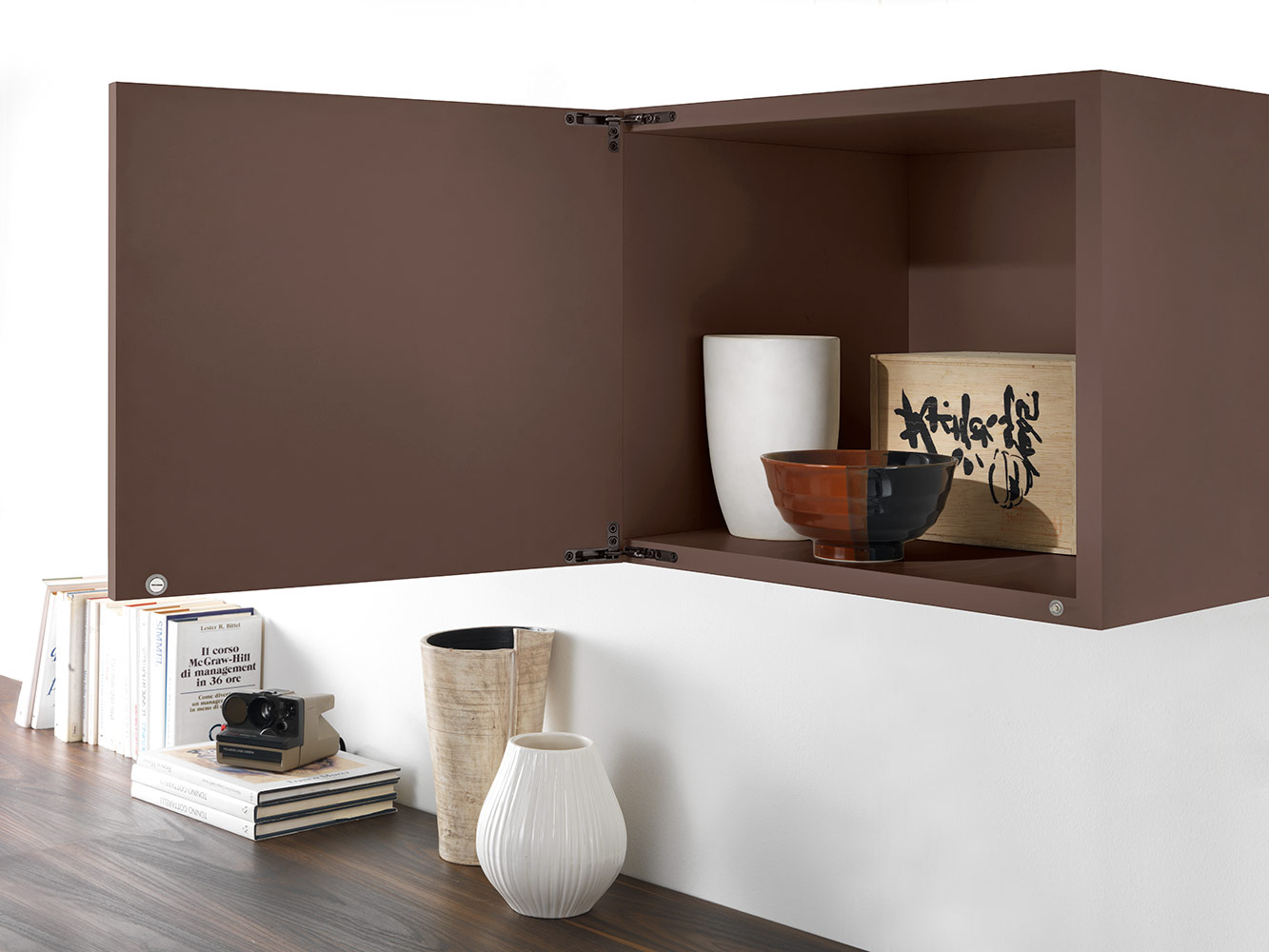

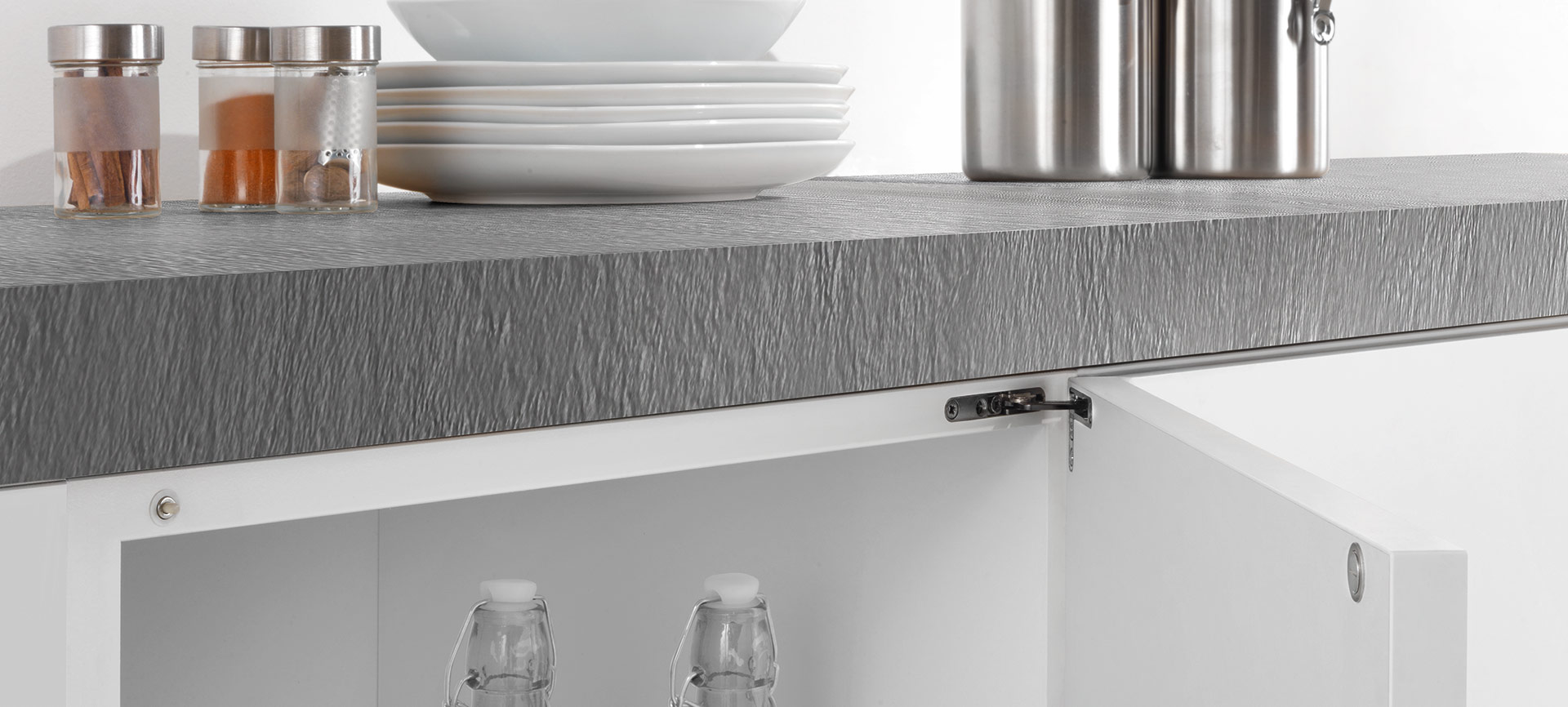

Insertada en la parte superior del mueble y en la puerta, Air queda prácticamente oculta a la vista y, gracias a su espacio reducido, encuentra su aplicación en diferentes ambientes como cocina, baño, zona de día y de noche y vitrinas para tiendas.

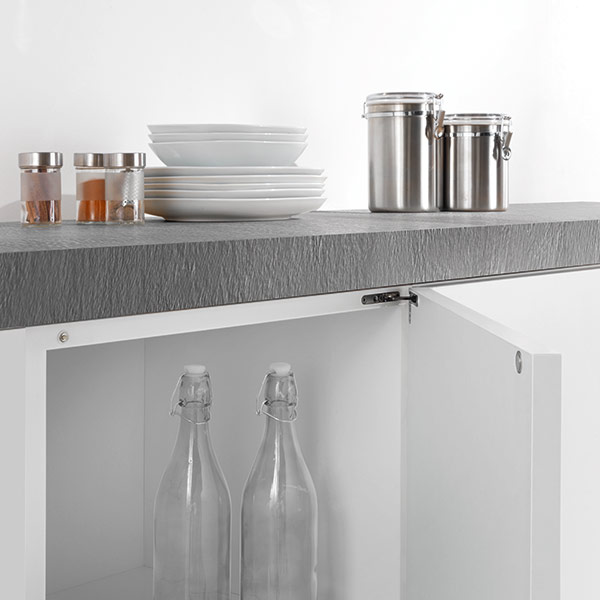

El sistema Push ha sido ideado para facilitar la abertura de puertas de muebles sin tiradores. Está compuesto de una serie de bisagras con empuje en la abertura, de pulsadores que se pueden fijar al lateral, al panel superior o inferior del mueble, y de contrapulsadores para ser aplicados a la puerta.
Una bisagra sutil, de pequeñas dimensiones, imperceptible e invisible, como el aire: Air es la nueva fusión entre técnica y estética.
Air puede ser suministrada con fundas para cazoleta y para brazo. Las fundas permiten una mayor facilidad de inserción de la bisagra y ayudan a cubrir cualquier imperfección de mecanizado sobre el mueble.
- Bisagra caracterizada por sus formas compactas y reducidas, disponible con sistema Push para la abertura de puertas sin tiradores.
- Se inserta en la parte superior y en la base del mueble.

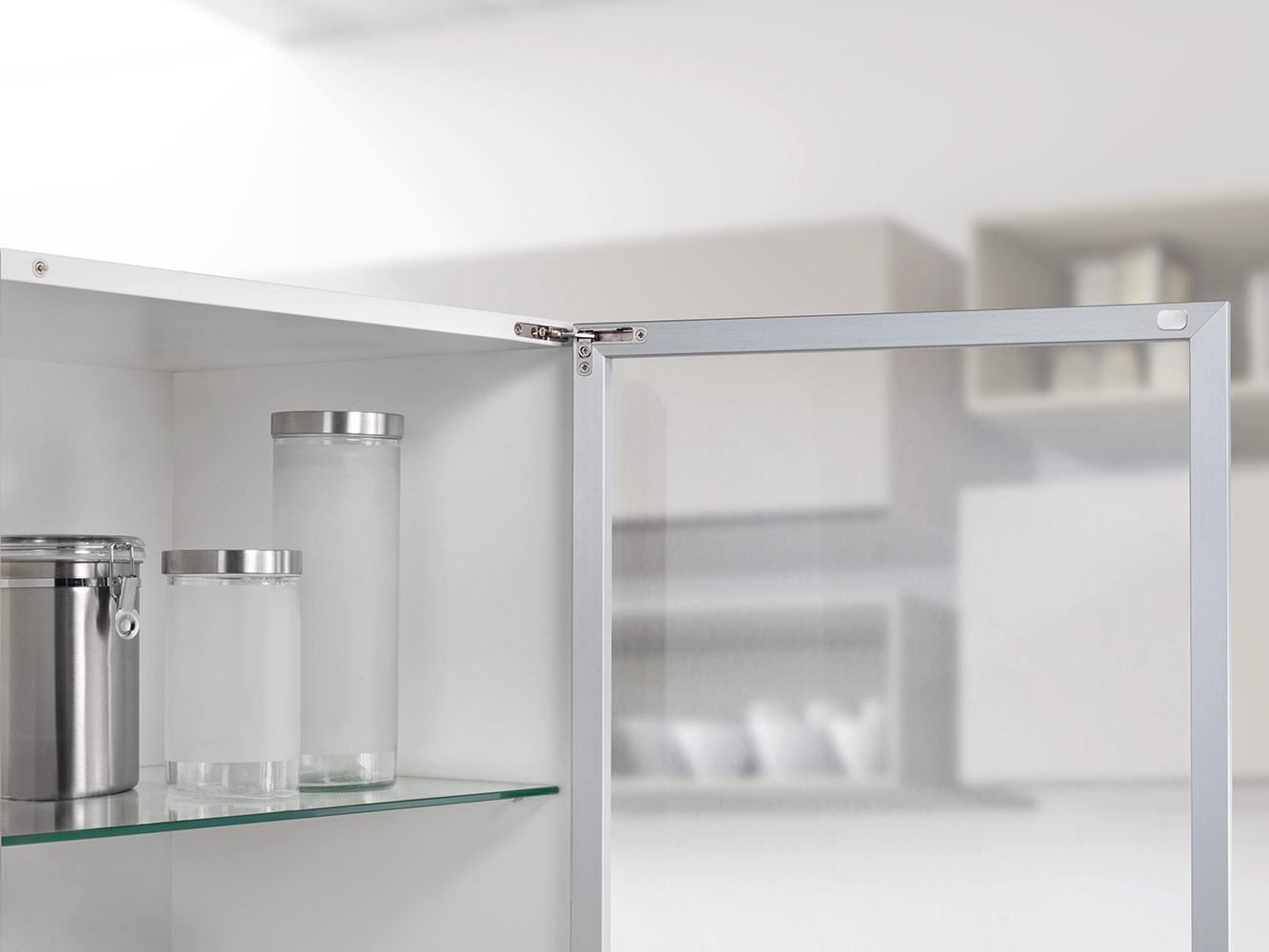

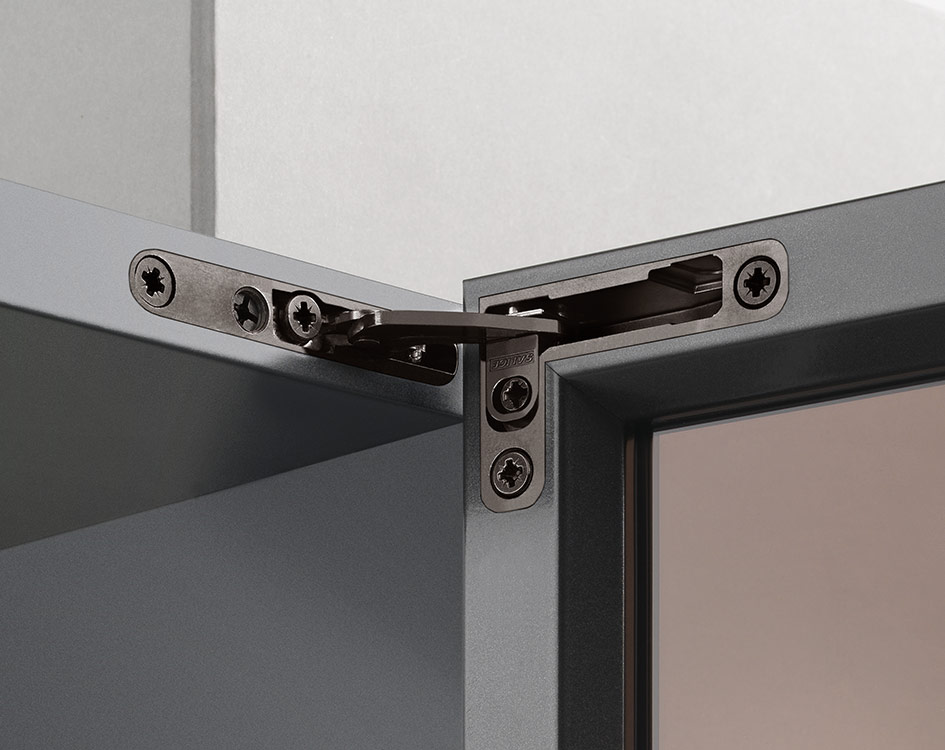

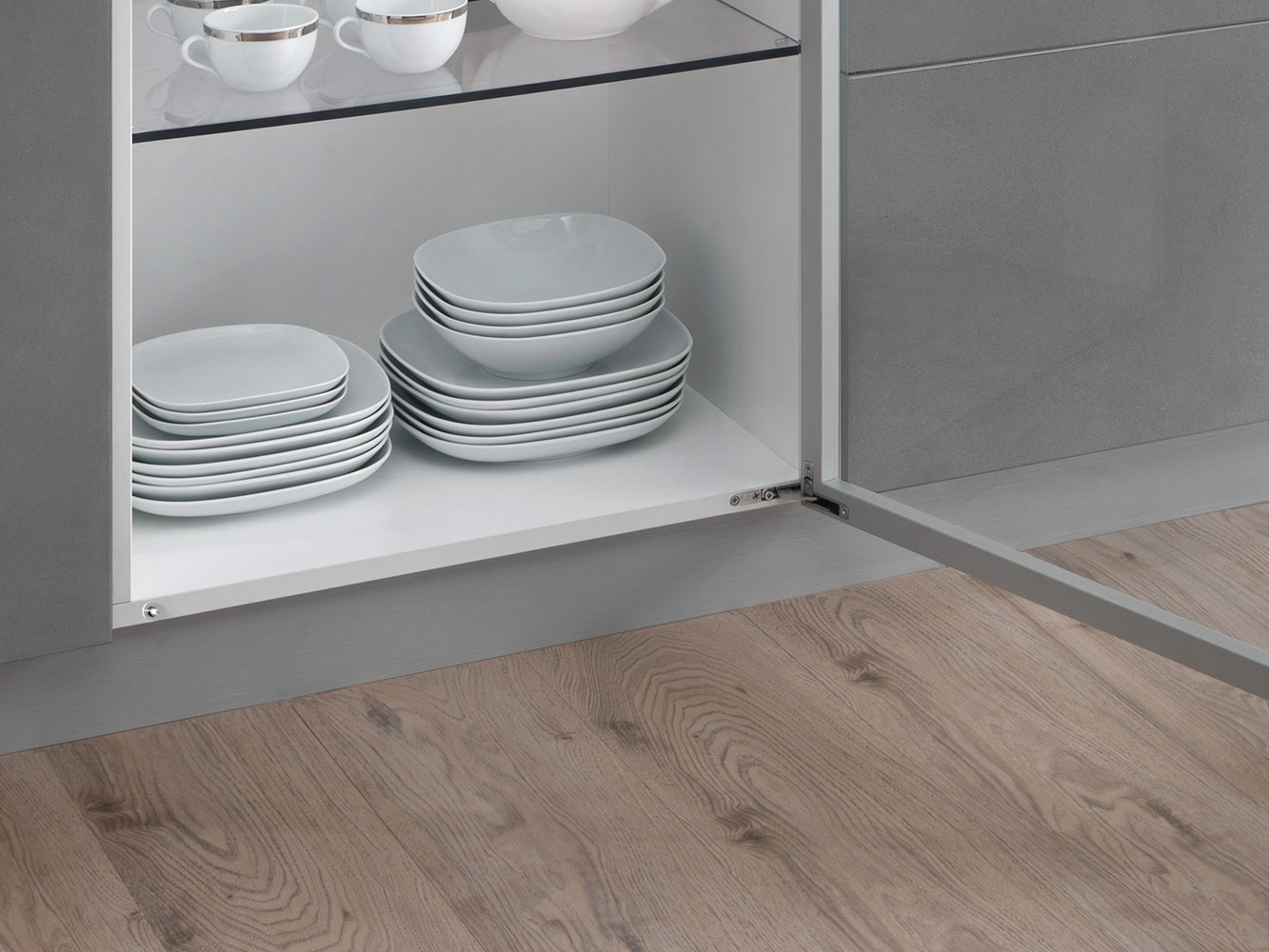

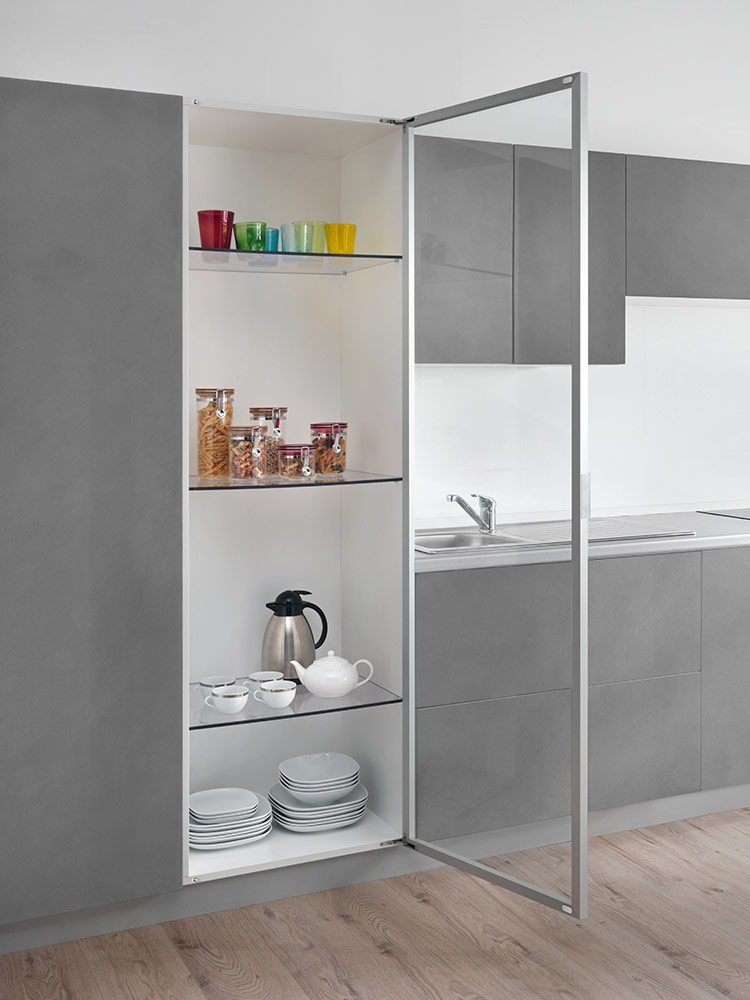

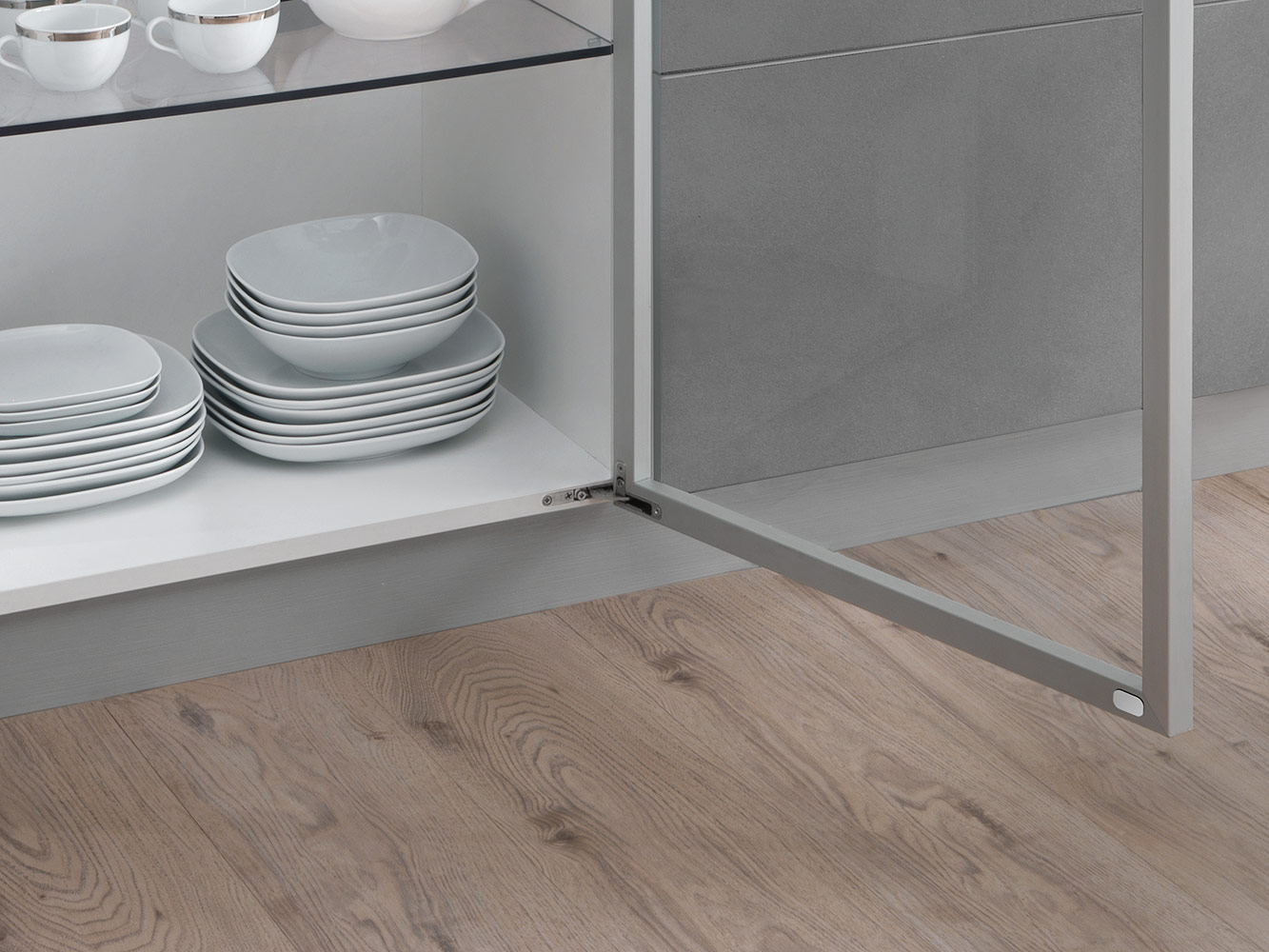

- Para puertas de madera con espesor mínimo 18 mm, y para puertas con marco de aluminio.
- Peso máximo de la puerta 25 Kg.
- Dimensiones máximas de la puerta: altura 2700 mm, anchura 600 mm.
- Profundidad de la cazoleta metálica 16,5 mm.
- L = 2,5 mm
- Abertura 105°.
- Posibilidad de taladro de la puerta K desde 3 mm hasta 6 mm para puertas de madera.
- K fijo 4 mm para puertas con perfil de aluminio.

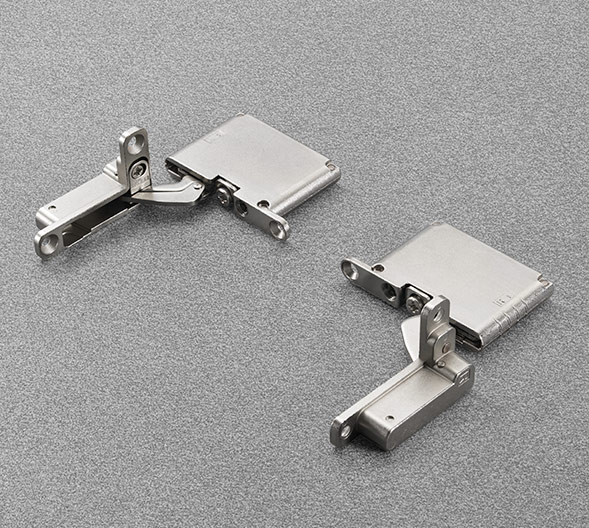

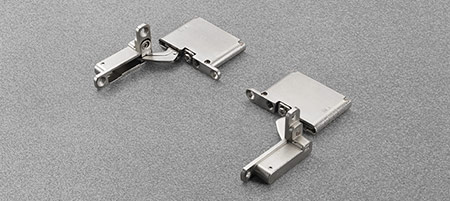

CELPX99XXV
Bisagra Air
Acabado en níquel

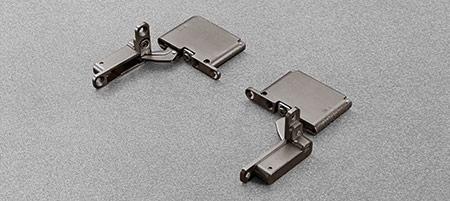

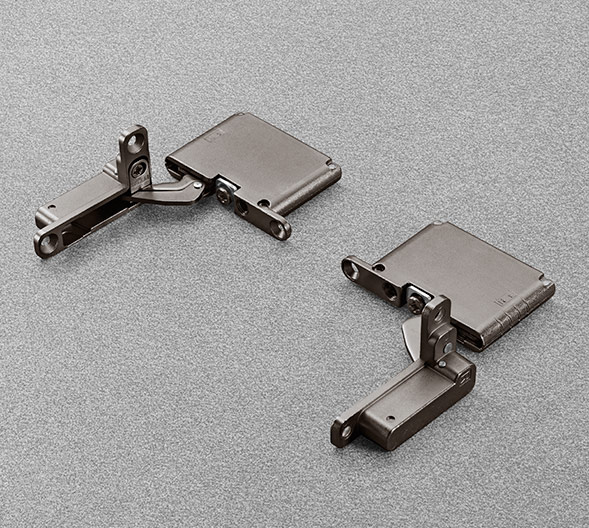

CELPX66XXV
Bisagra AirAcabado en titanio
DEL6BSFV02
Escuadras de fijación para el ensamblaje del marco de las puertas y la fijación de la bisagra.
DEL6LP300_
Marco de aluminio espesor 26 mm para vidrio para encajar (4 mm).
DEL6LP300P: Barras de aluminio anodizado (3 metros)
DEL6LP300T: Barras acabado titanio (3 metros)
DEL9LP300_
Marco de aluminio espesor 26 mm para vidrio para encajar (4 mm).
DEL9LP300P: Barras de aluminio anodizado (3 metros)
DEL9LP300T: Barras acabado titanio (3 metros)
D206AG3000
Guarnición para vidrioBarras de 3 metros

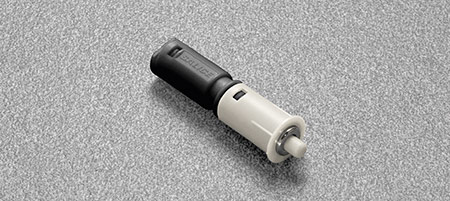

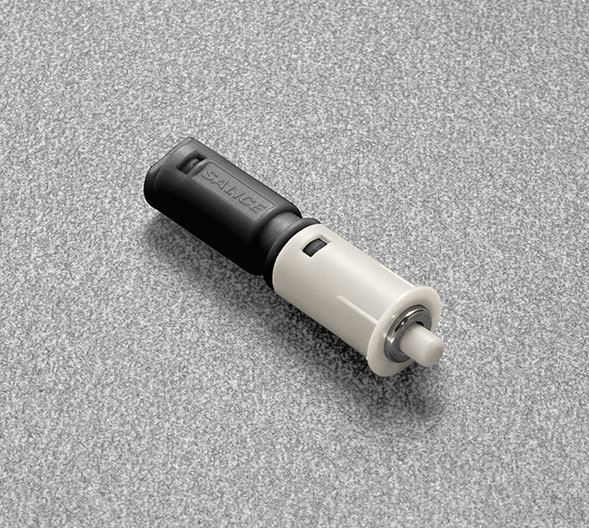

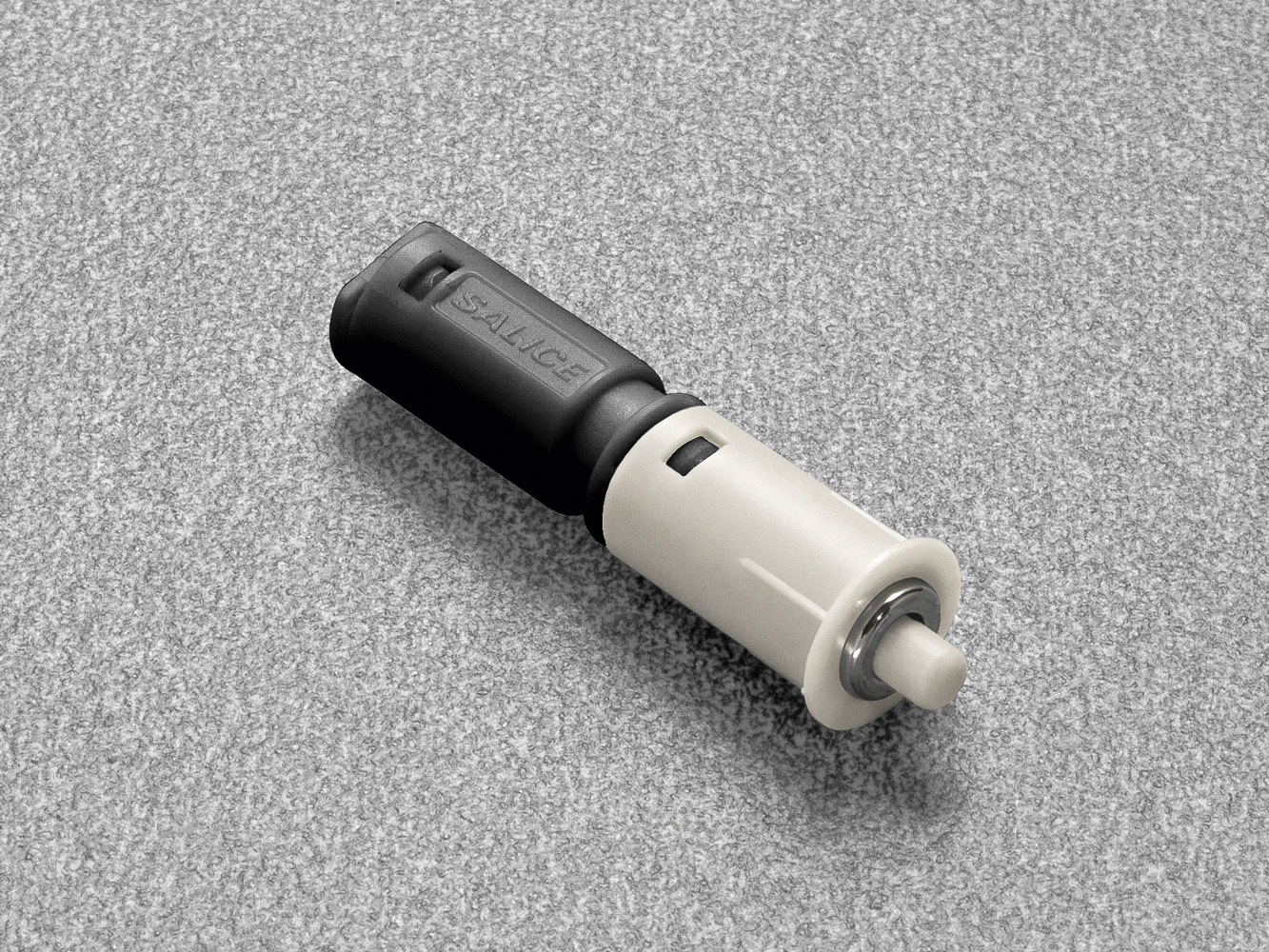

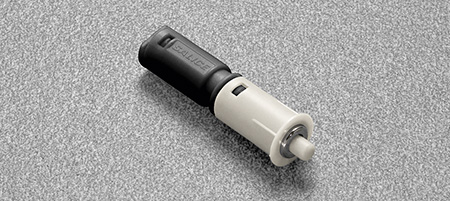

DPMSNB
Pulsador. ø 10 mm, anchura 40 mm.Beige

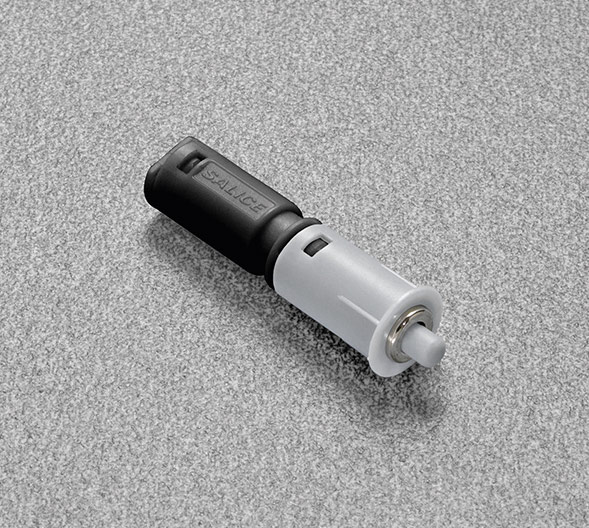

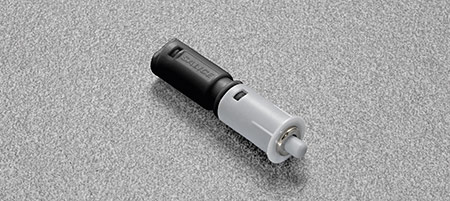

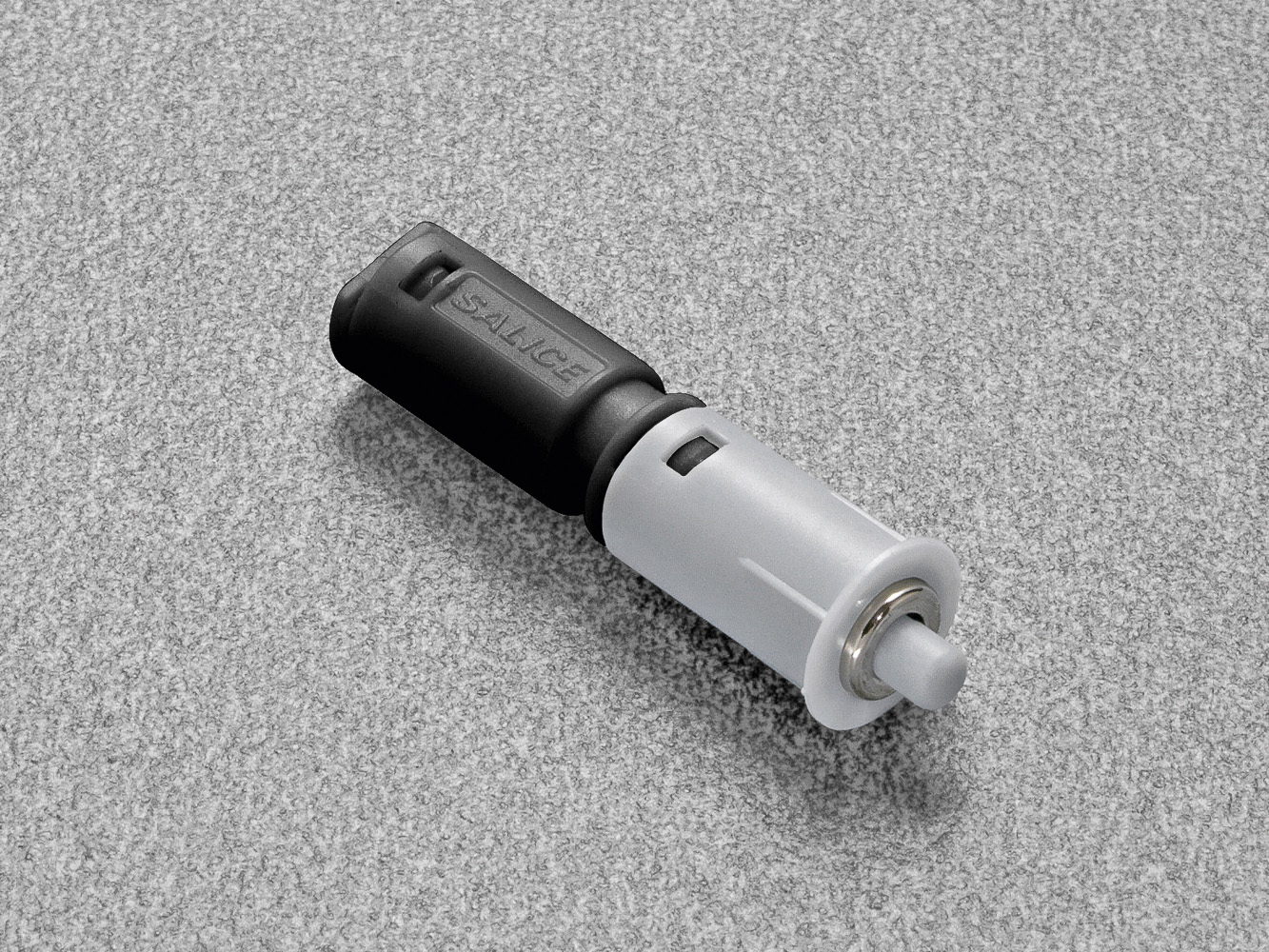

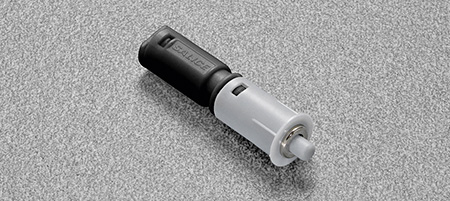

DPMSNG
Pulsador. ø 10 mm, anchura 40 mm.Gris

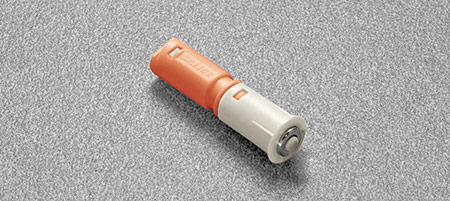

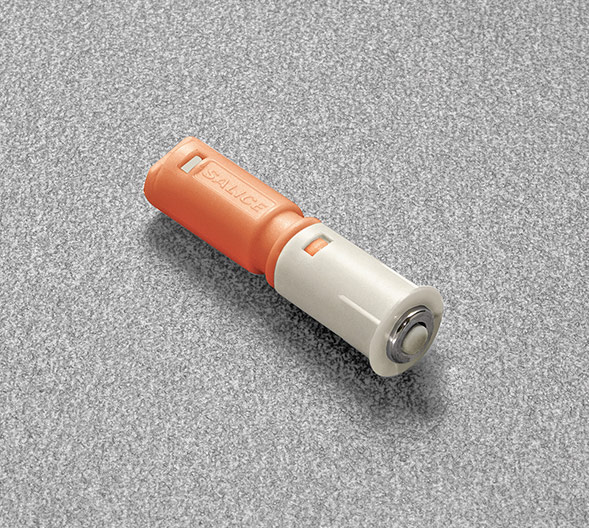

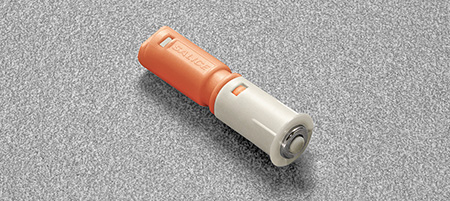

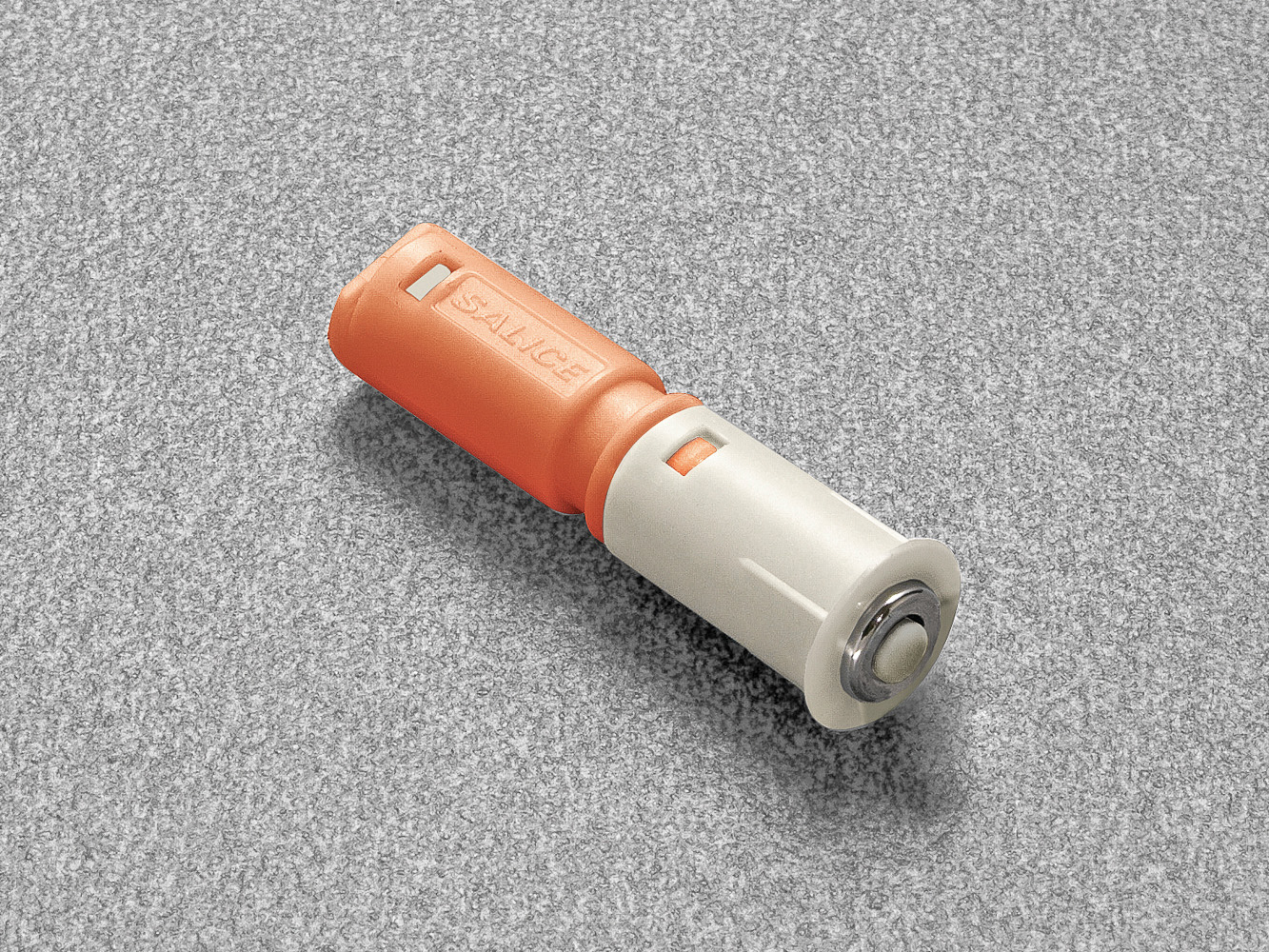

DPASNB
Pulsador magnético de utilizar para aumentar la fuerza de retención. Tiene que ser siempre utilizado en combinación con el DPM. La posición aconsejada del DPM es en correspondencia del punto de presión sobre la puer ta; aquella del DPA es indiferente.ø 10 mm, anchura 40 mm.
Beige

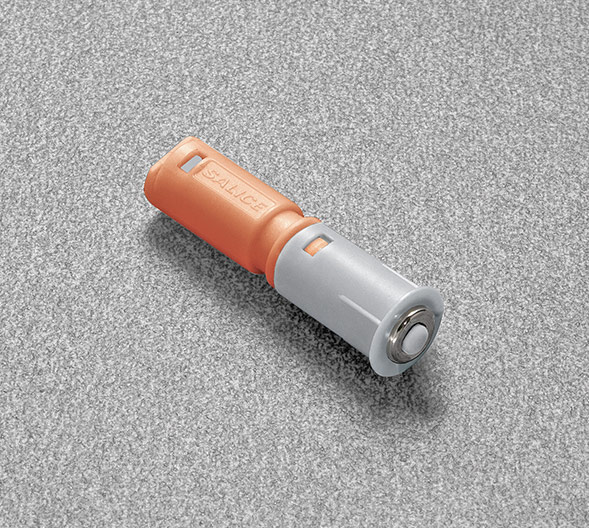

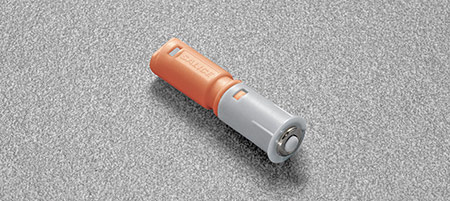

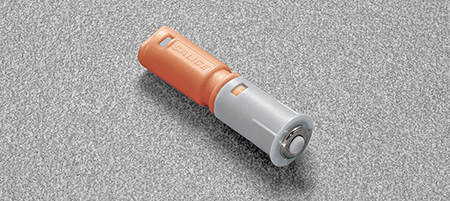

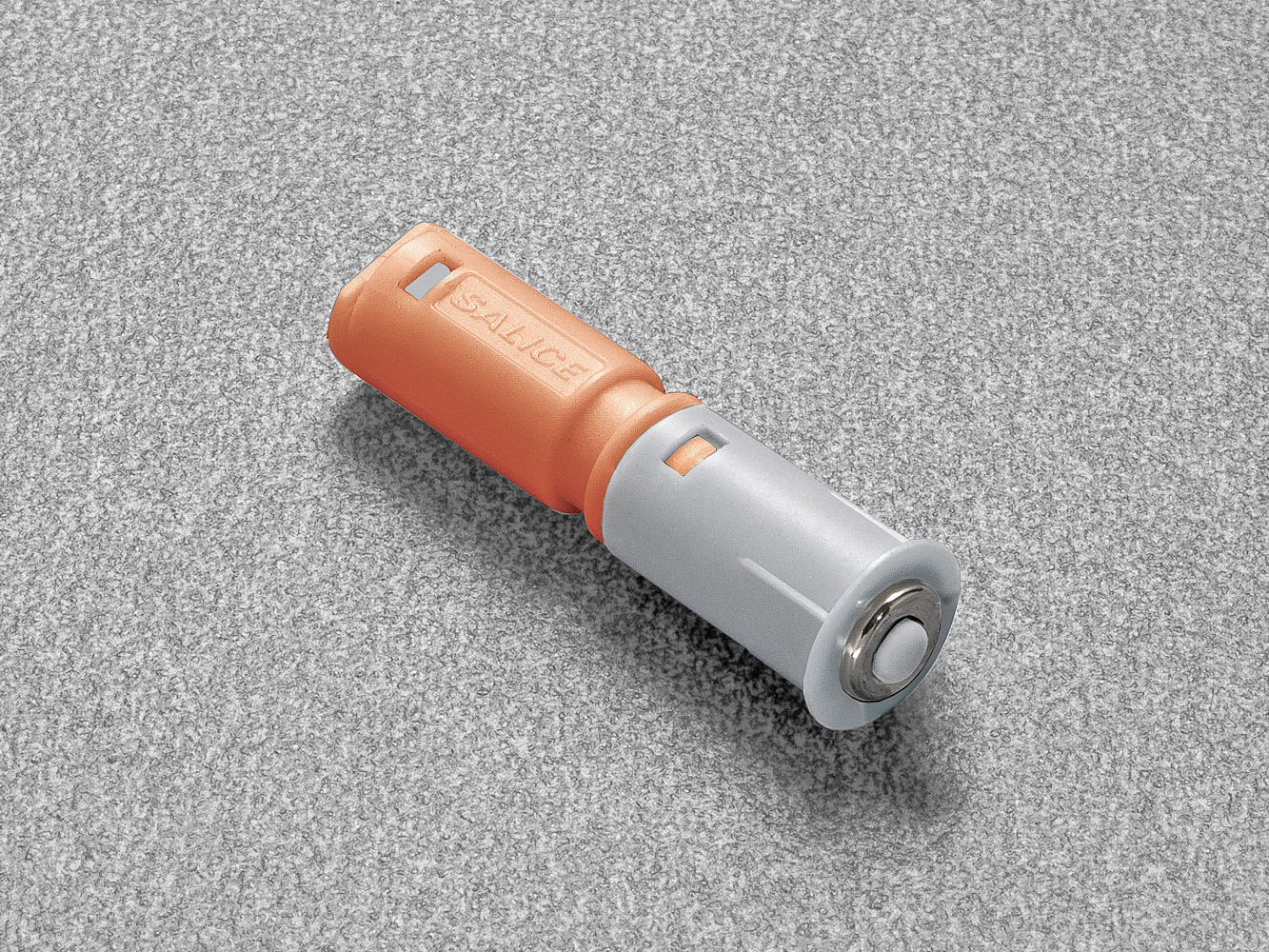

DPASNG
Pulsador magnético de utilizar para aumentar la fuerza de retención. Tiene que ser siempre utilizado en combinación con el DPM. La posición aconsejada del DPM es en correspondencia del punto de presión sobre la puer ta; aquella del DPA es indiferente.ø 10 mm, anchura 40 mm.
Gris

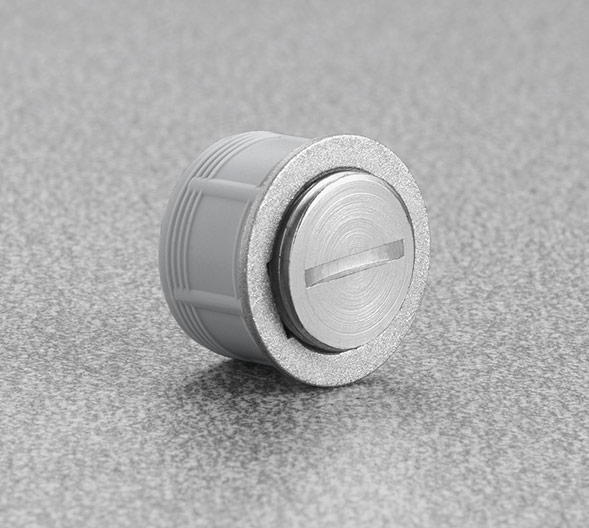

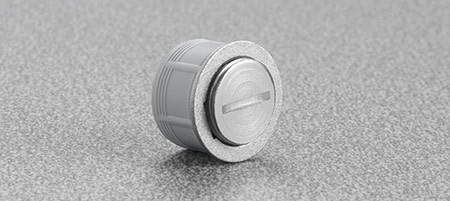

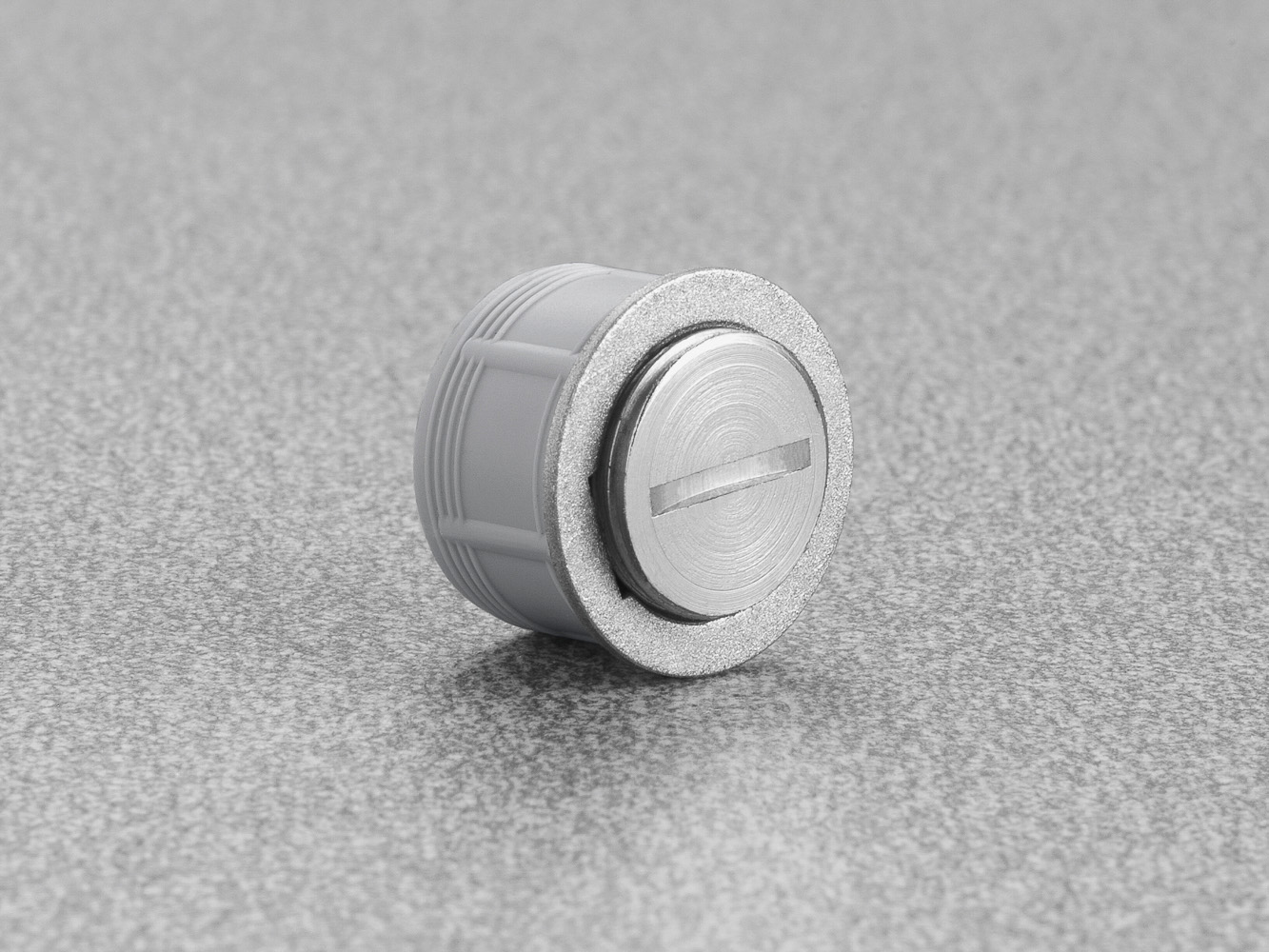

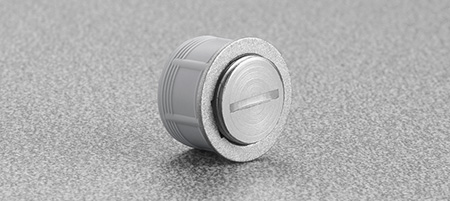

DP39XXG
Contrapulsador magnético regulable.ø16.6 mm

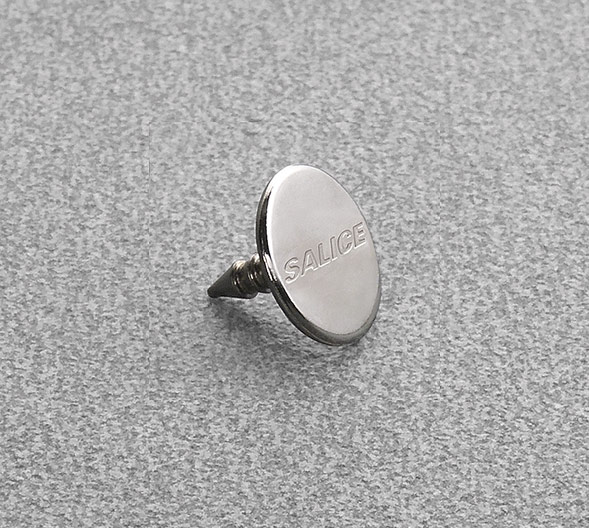

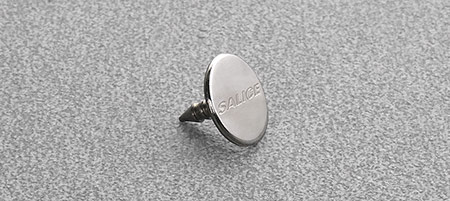

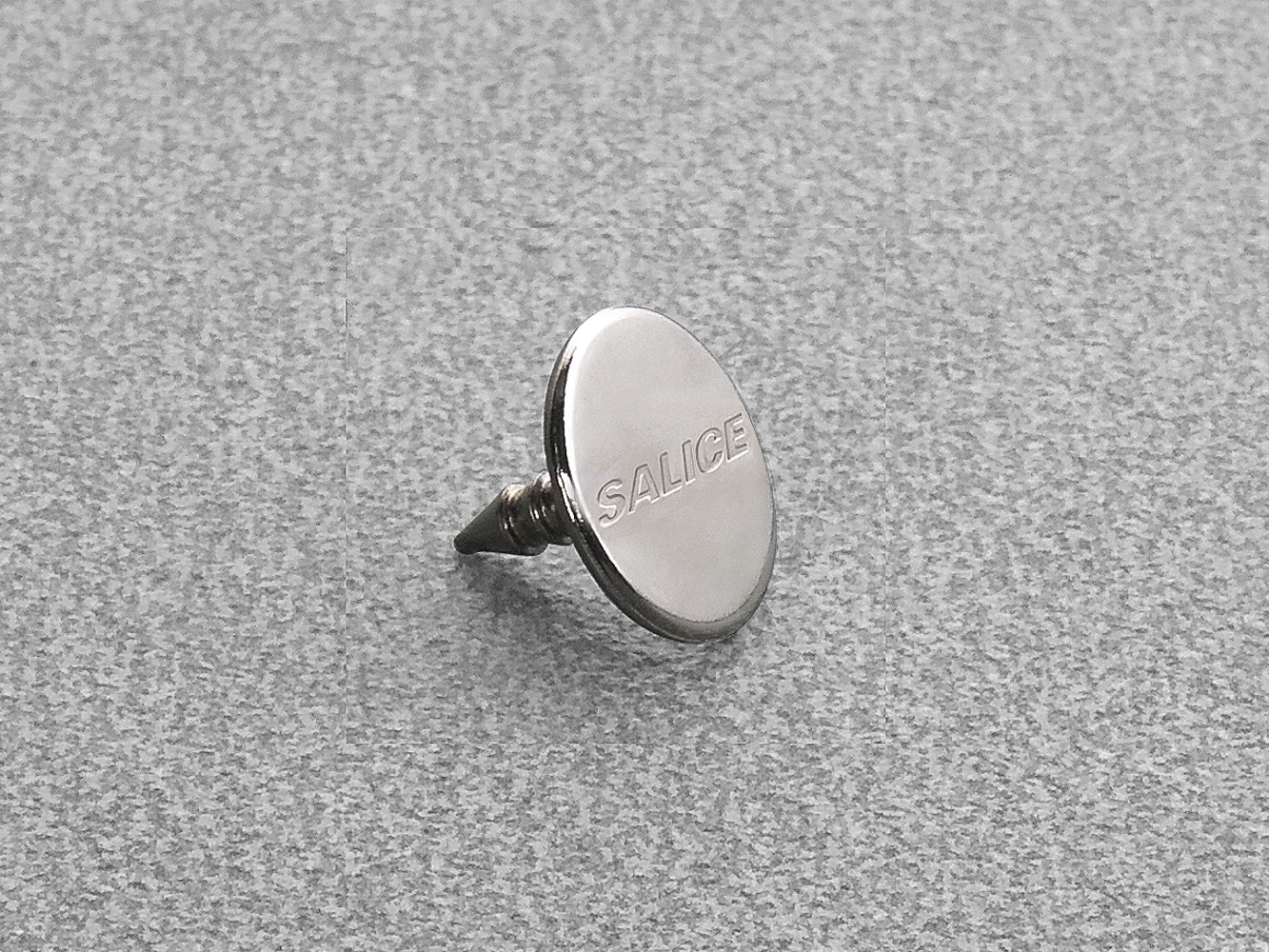

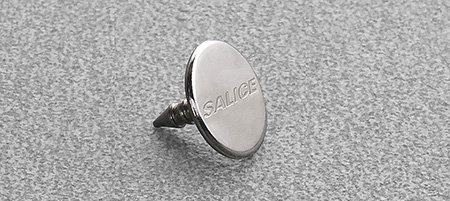

DP28SN9
Contrapulsador de insertar.ø 11,5 mm

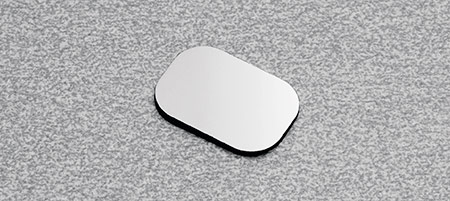

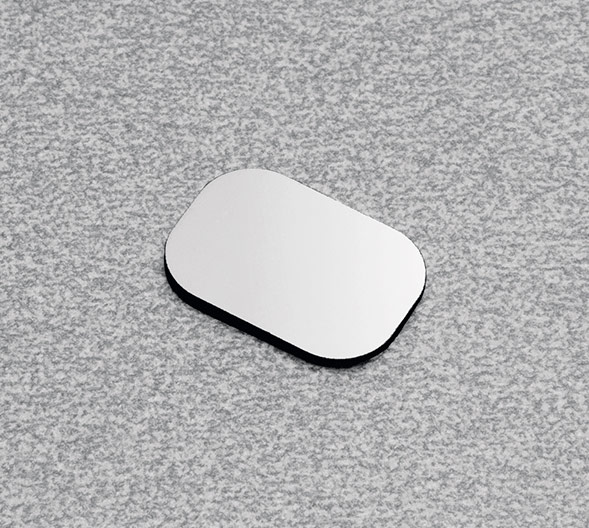

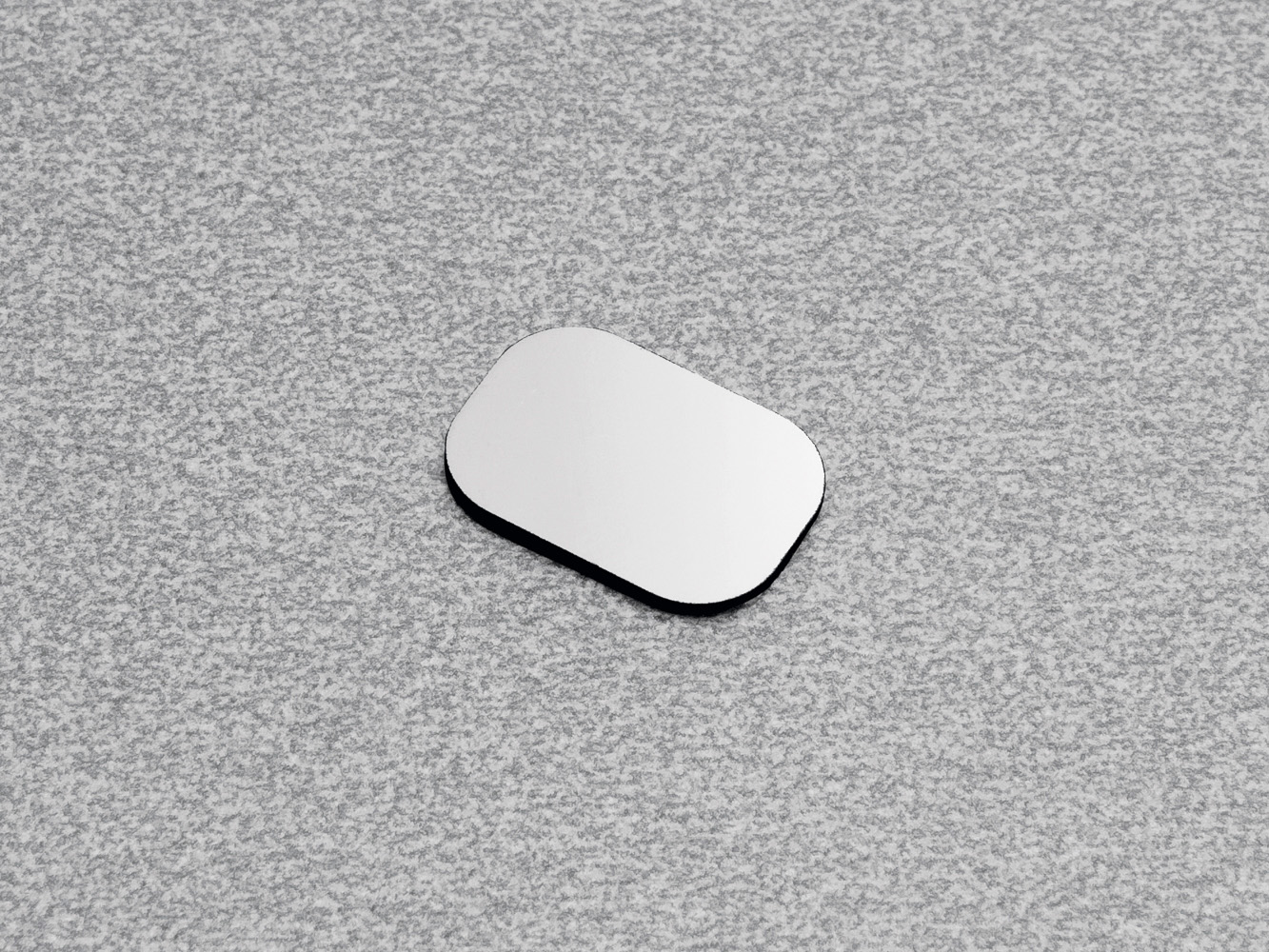

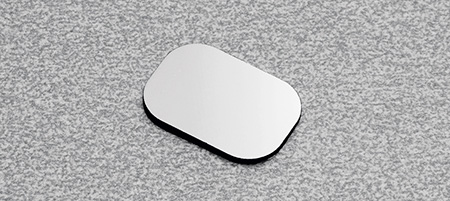

DP38XX91
Contrapulsador con adhesivo.20x14 mm
SEL637X3
Tope de abertura 92°
SELX86X6X_
Funda para cazoleta para insertar en la puerta. Facilitan la inserción de la bisagra y cubren eventuales imperfecciones derivadas de los mecanizados de fresado.
SELX86X6XD: derecha
SELX86X6XS: izquierda
SELX77X_
Funda para brazo, de insertar y pegar en la parte superior e inferior del mueble para reforzar la densidad del material. Además cubre eventuales imperfecciones derivadas de los mecanizados de fresado.
SELX77X9: acabado en níquel
SELX77X6: acabado en titanio
Informaciones técnicas
Documentación
Video
Prospecto técnico
Presentación
Cada producto representa una manera para vivir el diseño
Descubrir los otros productos
Descubrir los otros productos
AIR
Bisagra invisible
Insertada en la parte superior del mueble y en la puerta. Con sistema amortiguado integrado
- Insertada en el mueble y en la puerta
- Forma compacta y reducida
- Puertas de madera y con perfil de aluminio
- Abertura 105°
CONECTA
Bisagra invisible para puertas de madera
Bisagra con inserción empotrada en la puerta y en el lateral
- Insertada en el mueble y en la puerta
- Puertas de madera
- Abertura 94°
- Espesor de las puertas desde 22 hasta 30 mm
- Espesor de los laterales a partir de 16 mm
CONECTA
Bisagra invisible para puertas con perfiles de aluminio
Bisagra con inserción empotrada en la puerta y en el lateral
- Insertada en el mueble y en la puerta
- Para puertas con perfiles de aluminio
- Abertura 94°
- Espesor de las puertas desde 22 hasta 30 mm
- Espesor de los laterales a partir de 16 mm
BISAGRAS UNIVERSALES PUSH
Bisagras universales - Abertura 110° - Aplicación estándar / puertas molduradas o biseladas
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Puertas de madera
- Sistema Push integrado
- Para puertas de peso y espesor reducidos (12-20 mm)
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
BISAGRAS UNIVERSALES PUSH
Bisagras universales - Abertura 110° - Aplicación estándar
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Puertas de cristal
- Sistema Push integrado
- No requiere ningún taladro para el montaje
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
BISAGRAS UNIVERSALES PUSH
Bisagras universales - Abertura 110° - Aplicación estándar
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Para puertas de materiales especiales
- Sistema Push integrado
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales

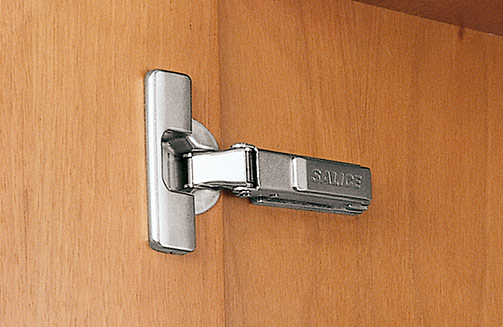

PUSH
Serie 200 - Abertura 110° - Aplicación estándar
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Sistema Push integrado
- Para puertas con peso y espesor medio (16-26 mm)
- Puertas de madera
- Abertura 110°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales

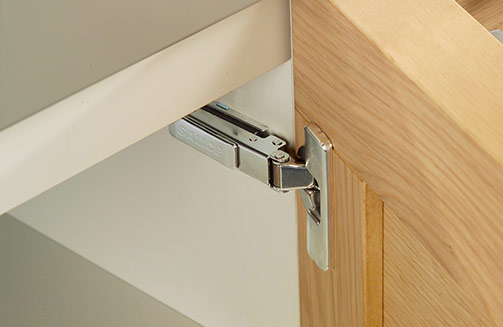

PUSH
Serie 200 - Abertura 94° - Aplicación estándar
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Sistema Push integrado
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
PUSH
Serie 200 - Abertura 94° - Aplicación de ángulo positivo
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Sistema Push integrado
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales
PUSH
Serie 200 - Abertura 94° - Contracodo
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Sistema Push integrado
- Para puertas de gran espesor (19-35 mm)
- Puertas de madera
- Abertura 94°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales

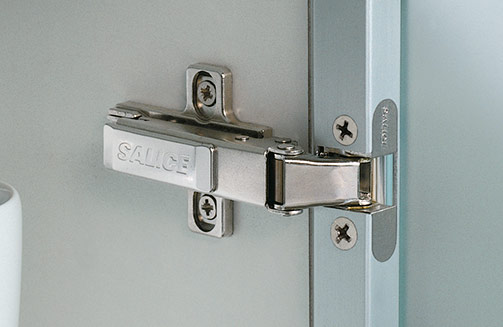

PUSH
Perfiles metálicos (20 mm) - Aplicación estándar
Las bisagras Push están provistas de un muelle especial que permite la abertura automática de la puerta sin tiradores
- Sistema Push integrado
- Para puertas de espesor 20 mm
- Puerta con marco de aluminio
- Abertura 105°
- Fijación por enganche rápido con bases Domi, con tornillo con bases tradicionales

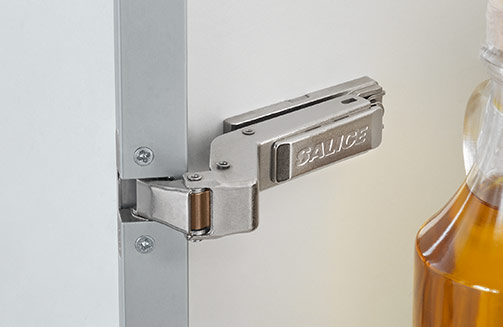

PUSH
