Eleganz, Funktionalität und Raumoptimierung
Exedra ist das verbesserte Konzept der gedämpften Schließung, die eine sanfte, fließende, gleichmäßige und geräuschlose Bewegung unabhängig von der Kraft des Türeinzugs sicherstellt.
Funktionalität und Ästhetik vereinen sich und ergeben ein vielseitiges Produkt, das sowohl an Holztüren als auch an Alu-Rahmentüren angebracht werden kann.
Exedra kann mit Scharnieren und Smove, für eine gedämpfte Schließung, oder Push, für die Öffnung der grifflosen Möbeltüren, geliefert werden.
Beide Versionen sind in matt-vernickelt oder Titanium-Ausführung erhältlich.
Die Anwendung des Exedra-Taschentürsystems wird dank des Online-Konfigurators jetzt noch einfacher.

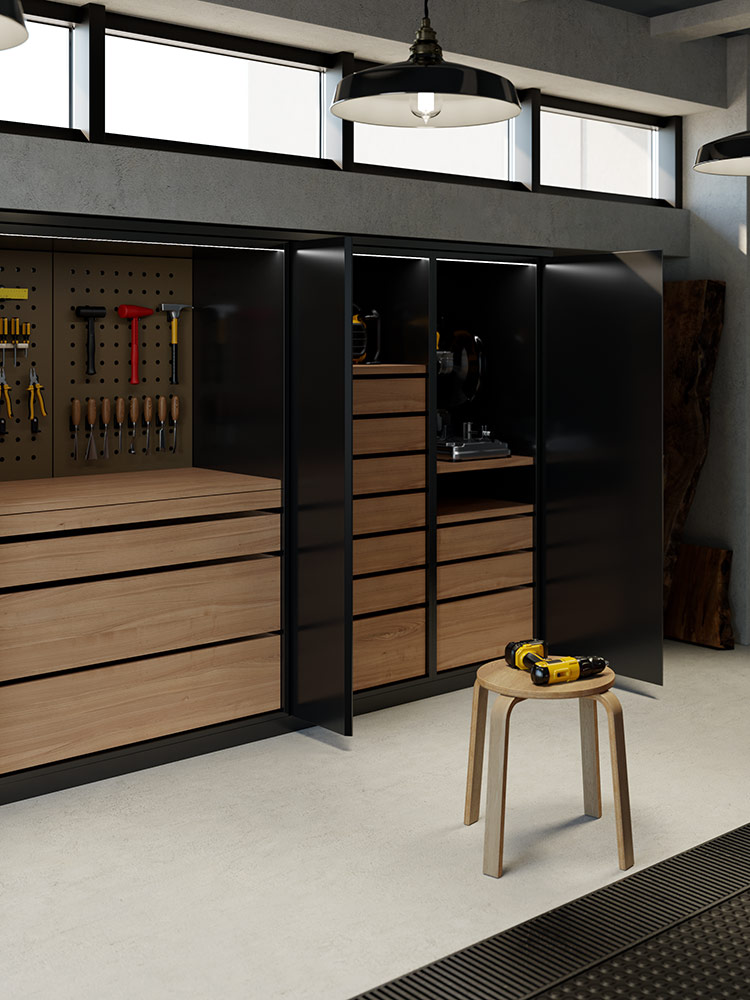

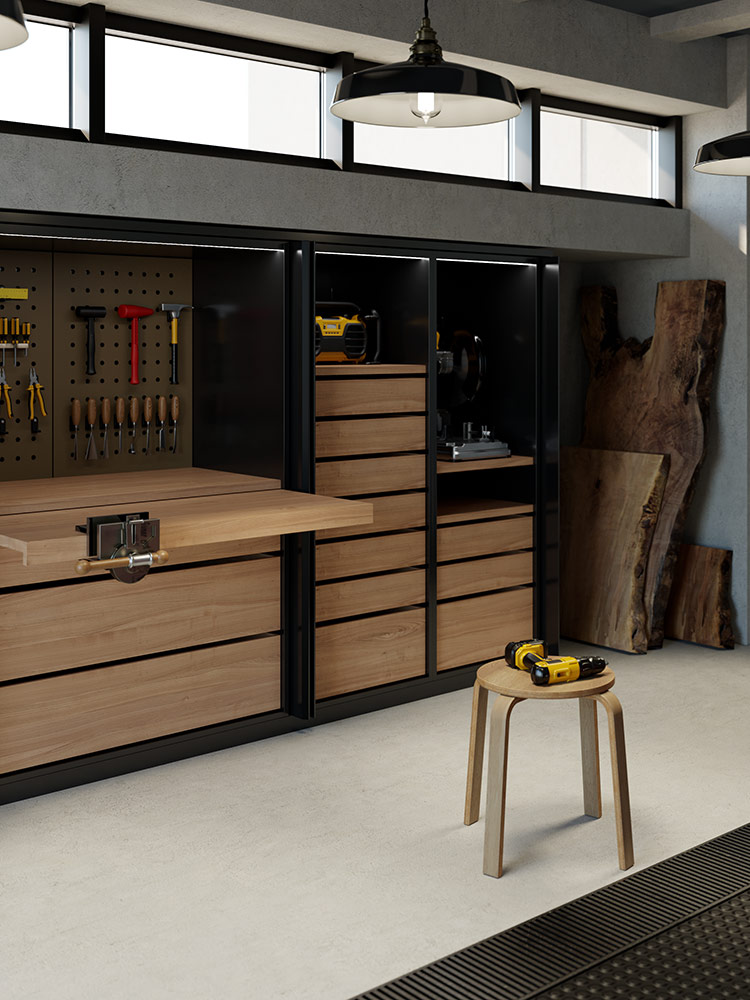

Exedra kann an Türen unterschiedlicher Größe bis zu einem Maximalgewicht von 40 Kg befestigt werden. Es garantiert eine große Flexibilität bei der Verwendung und die Möglichkeit, dieses System in verschiedenen Bereichen wie versteckten Küchen, Hauswirtschaftsräumen und sonstigen Arbeitsräumen zu nutzen
- Höchstgewicht je Tür: 30 Kg (gleichmäßig verteilt) oder 40 Kg für Tür mit 5 Scharnieren und max. Türbreite 750 mm
- Türstärke : 18 mm - 30 mm
- Türbreite: 370 mm - 900 mm
- Türhöhe: 1575 mm - 2500 mm
- Türhöhen 1303 mm - 1574 mm und 2501 mm - 2800 mm sind nach Prüfung durch unseren technischen Kundendienst erreichbar
- Das System kann mit Scharnieren und Smove, für eine gedämpfte Schließung, oder Push, für die Öffnung der grifflosen Möbeltüren, geliefert werden
- Verstellmöglichkeiten: Vertikal- (+4/-1 mm), Horizontal- (±2 mm) und Tiefenverstellung (±4 mm)
- Exedra kann Standardversion, Teilmontiert und nach Maß geliefert werden
Exedra
Befestigung mit Clip zum einfachen Einbau und Entfernen des Systems
Exedra Euro 32
Direkte Befestigung auf der Schrankseite mit Euroschrauben
BEFESTIGUNG DER ABDECKSEITE
System für Einzeltüren, Variante zum Anschrauben
VE55KIT0001:
Gesamte Aussentiefe des Schrankes: 370 - 650 mm
VE55KIT0002:
Gesamte Aussentiefe des Schrankes: 650 - 900 mm
BEFESTIGUNG DER ABDECKSEITE
System für Einzeltüren, variante zum Einfräsen
VE55KIT0005:
Gesamte Aussentiefe des Schrankes: 370 - 650 mm
VE55KIT0006:
Gesamte Aussentiefe des Schrankes: 650 - 900 mm
BEFESTIGUNG DER ABDECKSEITE
System für Doppeltüren
VE55KIT0003:
Gesamte Aussentiefe des Schrankes: 370 - 650 mm
VE55KIT0004:
Gesamte Aussentiefe des Schrankes: 650 - 900 mm
KIT FRONTABDECKUNG
Front-Abdeckprofil auf Maß ablängen und in die AufnahmExedra stecken.
VE55KIT0201: Länge 2,6 m - grau
VE55KIT0202: Länge 2,6 m - schwarz
VE55KIT0203: Länge 2,6 m - weiß
VE55KIT0204: Länge 3,0 m - grau
VE55KIT0205: Länge 3,0 m - schwarz
VE55KIT0206: Länge 3,0 m - weiß
FÜHRUNGSELEMENT
Führungselement für Glastüren mit Rahmenprofile aus Metall und Holztüren mit Rahmen.
Die Befestigung dieses Elements benötigt eine aufwendige Bearbeitung
VE55KIT0040: 1 (Schachtel mit 10 Stück)
Technische Informationen
Dokumentation
-
Exedra - Standard
PDF 1.09MB
-
Exedra - Teilmontiert
PDF 959.97KB
-
Exedra - Kundenbezogen nach Maß
PDF 678.01KB
-
Exedra Euro 32 - Standard
PDF 1.10MB
-
Exedra Euro 32 - Teilmontiert
PDF 947.10KB
-
Exedra Euro 32 - Kundenbezogen nach Maß
PDF 653.64KB
-
Handbuch für Montage und Regulierung - Tür mit rechter Öffnung
PDF 28.03MB
-
Handbuch für Montage und Regulierung - Tür mit linker Öffnung
PDF 28.10MB
